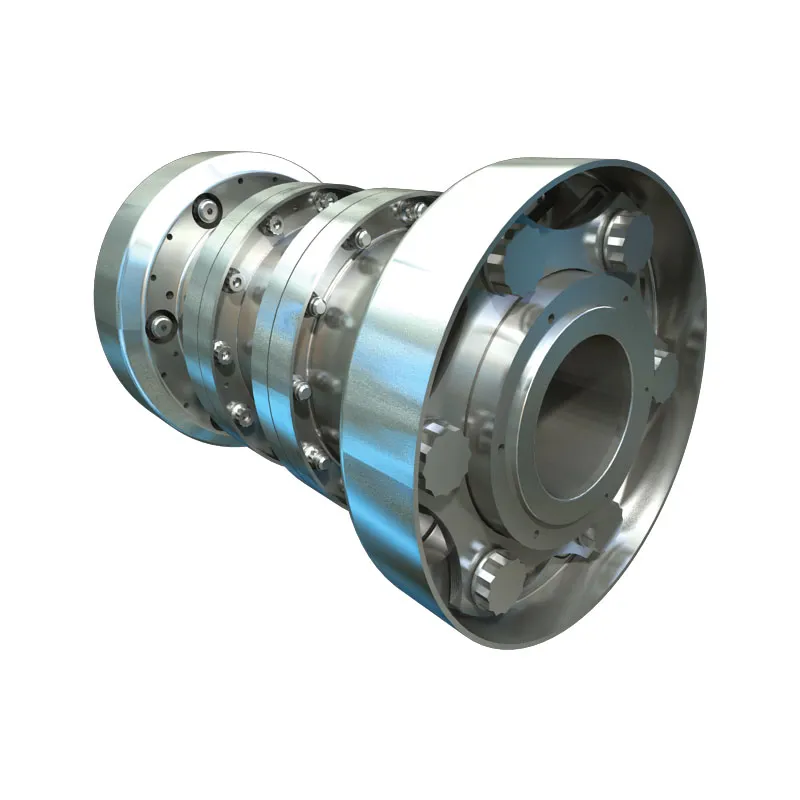

H-C
高性能、低力矩和低风量设计（API 671 和 ISO 10441）
H-C 联轴器提供尽可能低的悬垂力矩，并通过柔性元件和螺栓提供额外保护。这种布置可使联轴器具有高完整性，适用于大多数中速和高速压缩机传动。
工厂装配的 H-C 轮毂/挠性装置旨在适应涡轮压缩机应用中的典型机器轴尺寸。H-C 上单独的定位片可按不同的规格提供，以在轴端之间在提供适当的距离，并且提供每个应用所需的扭转刚度。在有些应用中，压缩机或齿轮箱输入轴上的 H-C 轮毂组件与涡轮驱动器的凸缘 H-F 布置组合。
×
为您推荐
特征
- 加州居民： PROPOSITION 65 WARNING
- 安装即忘记：H-C 联轴器采用无限寿命设计，只要机器正确对中，该联轴器的寿命将比其连接的机器还要长。
- 施加的载荷低：膜片的设计旨在优化其扭矩性能，同时最大限度地减少由于不对中而产生的反作用力，从而减少机械振动，最大限度延长轴承使用寿命。因此可最大限度地延长所连接机器的使用寿命。
- 免维护：联轴器没有发生相对移动的零件，因此无需润滑或例行维护。
- 轴向调节垫片：当耦合的机器使用锥形轴时，可提供高性能联轴器，配有不锈钢垫片用于轴向调节。
- 防飞保持：定位片片由专门设计的防护环固定，以确保安全操作。此外，在扭转过载的情况下，连接到膜片的法兰是互锁的。这减少了柔性元件上的峰值应力，确保了紧急情况下的传动连续性。
- 平衡：组件和装配平衡程序及精密平衡机器确保符合 ISO 10441 (API 671) 或类似规范。螺栓和螺母提供配重平衡，在高速联轴器上，还设有调整平衡孔。
- 标准配置：所有 H-C 高性能联轴器均标配连杆螺栓和封套。这些螺栓还用于压缩柔性组件，以辅助安装。
参数
- 最大额定值
- 17,000 kW/1,000 rpm (2,274HP/100rpm)
- 最大连续转矩
- 108,000 Nm (955.8 lb.in x 103)
- 最大峰值扭矩
- 216,000 Nm (1,912 lb.in x 103)
- 最大速度
- 22,260 rpm
- 最大孔径
- 205 毫米（8 英寸）
推荐应用场合
- 流程泵
- 电动机
- 变速箱
- 蒸汽轮机
- 燃气轮机
- 离心压缩机
- 螺杆式压缩机
- 其他压缩机
- 其他旋转设备
- 发电机
